创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——基于计算电容原理的新型电容式液位传感器及其应用。该专利由中国计量学院申请，并于2016年10月19日获得授权公告。

内容说明

本发明属于计量测试技术领域，涉及一种基于计算电容原理的新型电容式液位传感器及其应用。

发明背景

液位测量遍及生产、生活等各个领域，尤其在航空、航天、生物等高新技术领域，精确测量液位具有重要意义。这些领域常需要测量低温液体，如液氢、液氧、液态甲烷等，这些液体沸点低、密度小、易汽化等特点，由于使用环境和要求具有特殊性，对液位传感器不但要求精度高，还要求能够承受恶劣环境。

目前对低温液体进行液位监测和测量的手段很多，常用的有电容法、压差法及浮筒法，新方法有射频导纳法、超声波法、光纤法、热式测量法及核辐射法，市场上按照上述原理研制成型的液位计工作温度只能达到220K，而用作液氢、液氧等温度最低可达22K。

电容式液位传感器是通过测量电容变化量来实现液位测量，它的基本原理是被测液体液位变化时，相应的传感器电极间介电常数发生改变，从而引发电容量变化。电容式液位传感器由于具有动态范围大、高阻抗、小功率、响应速度快等优点，在超低温液位测量中得到广泛应用。但目前的电容式液位传感器由于受加工、装配等误差影响，精度最高可达0 .1%，在超低温环境中精度会有所降低。

发明内容

针对现有设计的不足，本发明提供了一种基于计算电容原理的新型电容式液位传感器及其应用。

为达到上述目的，本发明采用的技术方案是：包括屏蔽罩、绝缘主体、金属层、上封装、电路板、专用金属销和下封装。其中绝缘主体呈桶装，在其外表面镀有金属层；屏蔽罩与绝缘主体同轴设置，位于绝缘主体的外围，绝缘主体与屏蔽罩间通过上封装与下封装装配在一起，上封装外部有定位装夹面，定位装夹面内部装有信号处理电路板，屏蔽罩上均匀分布可供液体流动的小孔。所述的金属层在高度方向上分割成多段，除去首尾段的其它金属段在高度方向上刻出四条微小间隙，每条微小间隙宽度相等，且围绕轴心对称，微小间隙宽度所对应的圆心角为ri，ri＜＜90°，两两微小间隙所夹的金属段形成电极，电极通过专用金属销与信号处理电路板，所述的专用金属销为带导线的销。

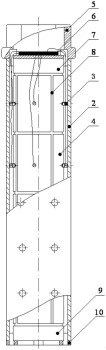

图为基于计算电容原理设计的新型电容式液位传感器的主视图

该新型电容式液位传感器基于计算电容原理，其总电容量只取决于被测液体的相对介电常数εr，空气的相对介电常数ε0和液位高度。绝缘主体采用石英管、聚四氟乙烯或陶瓷，金属层所镀的金属为铬、金或银。本实施例主体部分3采用经精密加工的熔融石英圆管，被测液体1位于主体部分内部；外表面用真空喷镀法镀上坚固、且导电良好的镀层4。镀层在轴向用刻线法分成多段，两端是保护电极，起到支撑与消除边缘效应的作用，每段镀层在圆周方向用刻线分成近似90°的四部分，每部分之间为微小间隙ri( i=1，2，3，4 )，ri＜＜90°,以保证被分割成的四部分ak( k=1，2，3，4 )均近似为90°。相邻的两部分作为零电极，另两个相邻的电极为高压电极，将每段相对的两个电极的所产生的电容量分别引出并处理，则可计算出相应的液位，主体外层是屏蔽罩2。

该新型电容式液位传感器可在测量超低温液体时应用，所述超低温液体为液氧、液氮或液氢。

本发明具有的有益效果是：本发明给出了一种新型电容式液位传感器，该电容式液位传感器基于计算电容原理，使传感器的精度仅取决被测液体的相对介电常数，空气的相对介电常数这两个参数，较传统电容式液位传感器的精度有望提高，同时适于超低温液位的测量，另外也适用于高温液体的测量。
